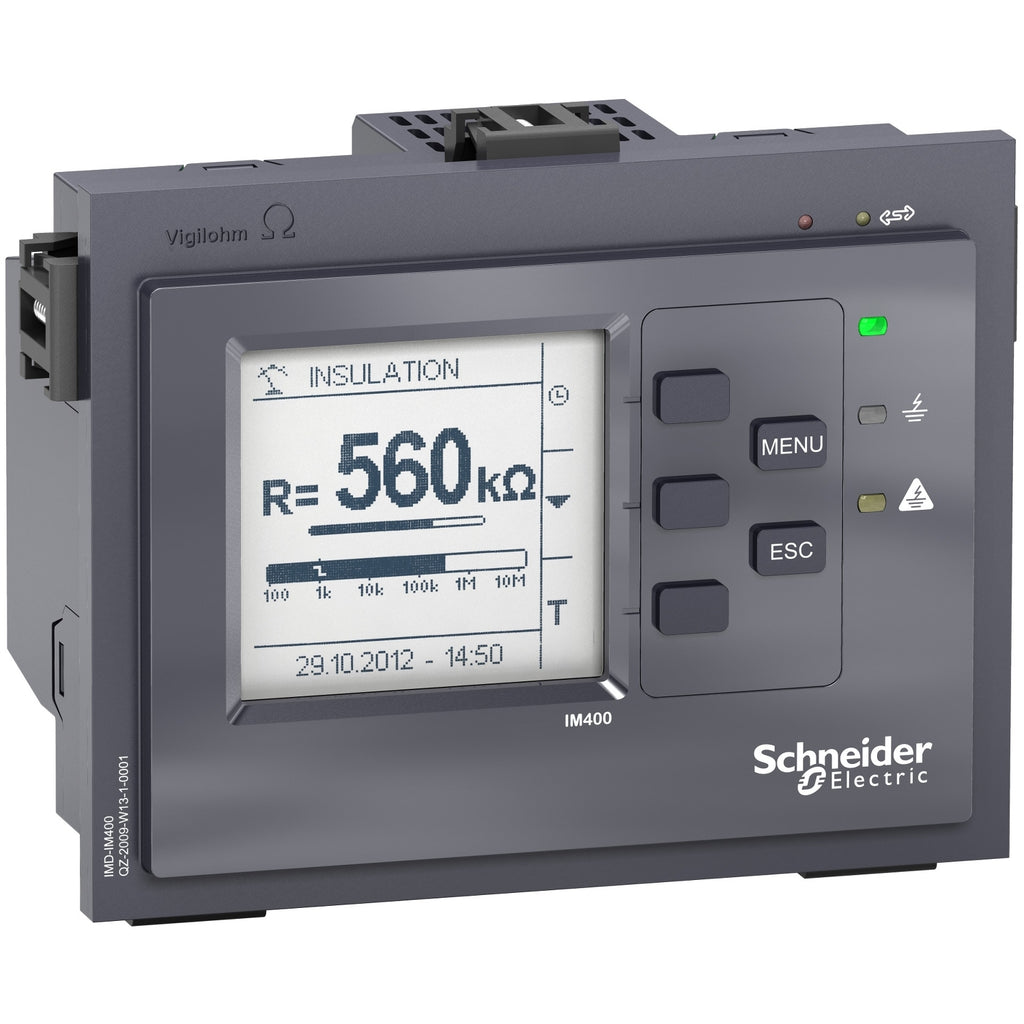

SNR IMD IM400 Vigilohm-System IM400 110 415 VAC

Cet appareil appartient à la gamme Vigilohm conçue pour surveiller les réseaux électriques non mis à la terre/IT, conformément aux normes d'installation et de produit. Conformément aux normes, il est recommandé d'équiper vos systèmes d'appareils de contrôle d'isolement (IMD). Cet appareil est dédié à la surveillance de grands systèmes CA, CC et ACDC perturbés. Il mesure la résistance d'isolement du système en injectant un courant alternatif basse fréquence entre le réseau et la terre. La configuration sera définie en fonction de l'installation. Les paramètres sont disponibles à l'avant de l'appareil, via l'écran IHM ou depuis le port de communication. Les paramètres sont liés au type de réseau, aux seuils d'alarme et de pré-alarme, au délai d'alarme de 0 à 7200 secondes, et d'autres sont disponibles. Il surveille les réseaux jusqu'à 830 VAC lorsqu'il est connecté au neutre, 480 V lorsqu'il est connecté à la ligne et 480 VDC, avec jusqu'à 500 microfarads. L'écran noir et blanc peut afficher la résistance d'isolement de 10 ohms à 10 mégohms, la capacité et les défauts temporaires. L'auto-test démarre automatiquement toutes les 5 heures, et à la demande. Si la résistance d'isolement du système tombe en dessous du seuil défini, ce qui signifie qu'un défaut à la terre s'est produit, une alarme est déclenchée via le relais de sortie IMD. Une fois qu'aucun défaut n'est surveillé, l'alarme est effacée, le relais d'alarme revient à la normale. L'appareil peut être alimenté par une source 110VAC à 440VAC ou une source 110VDC à 440VDC, le tout avec une tolérance de plus ou moins 15%. Ce produit s'installe en encastré, une porte d'armoire par exemple. L'indice de protection de la face avant est IP5, l'arrière IP20 et la catégorie III de surtension 300V. L'appareil de surveillance est équipé d'un port de communication RS485, protocole Modbus.
