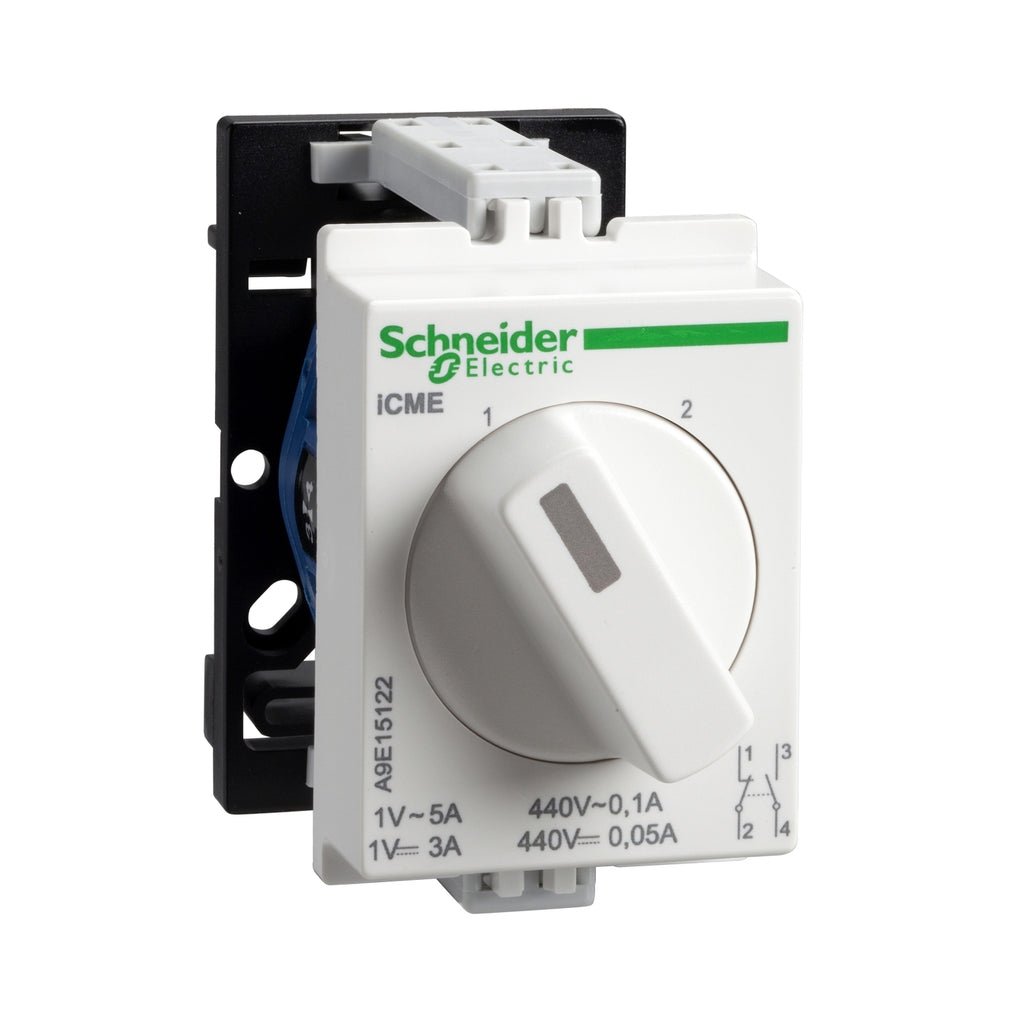

SNR A9E15122 iCME 2 positions pour circuits électroniques

Cet Acti9 iCM est un sélecteur utilisé pour la commande manuelle des circuits électriques. Il s'agit d'un interrupteur à 2 positions avec des contacts de type 1 NO+1NC. La paroi déphasée peut être divisée pour laisser passer tous les types de jeux de barres de comb. Il est livré avec des bornes décalées pour simplifier la connexion. Le couple de serrage de la connexion est de 1N.m pour un tournevis type PZ1. La tension de fonctionnement nominale Ue et la tension de fonctionnement nominale Ie peuvent utiliser plusieurs réglages. La connectique permet des câbles cuivre rigides de 0.5mm minimum à 2x2.5mm maximum. Le raccordement permet des câbles cuivre souples ou avec virole de 0.5mm minimum à 2x2.5mm maximum. Le nombre de cycles d'ouverture et de fermeture (OC) est de 1000000. L'endurance est de 200000 manœuvres avec la catégorie de courant AC21A sous cos phi=0,8. La largeur en pas de 9 mm est de 4. Les dimensions sont (L) 36 mm x (H) 60 mm x (P) 75 mm. Le degré de pollution est de 3. La tropicalisation est le traitement 2 (humidité relative 95% à 55C). La température de fonctionnement est de -20C à +55C. La température de stockage est de -25C à +80C. Il est conforme aux normes VDE 0660 partie 107, IEC/EN 60947-3 et UL.
