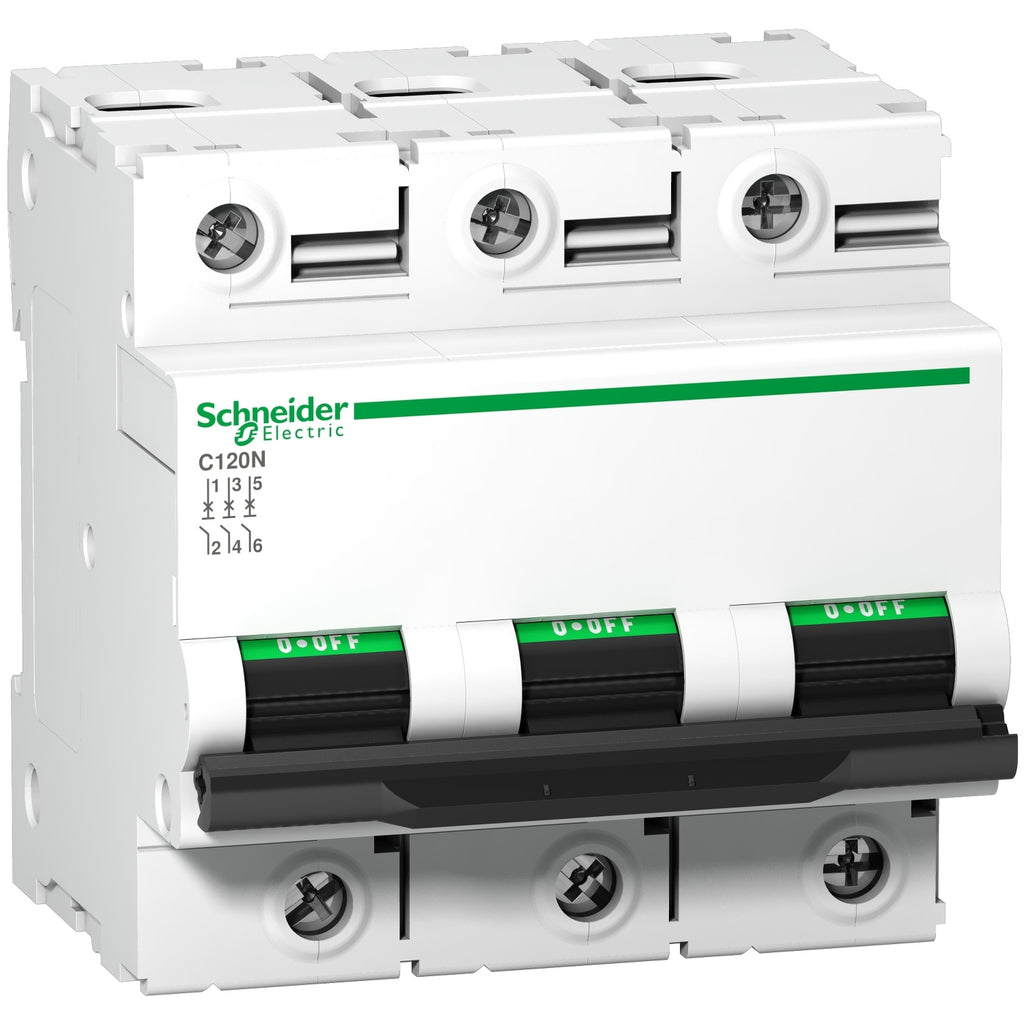

SNR A9N18349 C120N 3P B 80A 10000A

Cet Acti9 C120N est un disjoncteur miniature multistandard basse tension (MCB). Il s'agit d'un disjoncteur 3P à 3 pôles protégés, courant nominal 80A et courbe de déclenchement B. Le pouvoir nominal de coupure en court-circuit va jusqu'à 10000A à 230VAC à 400VAC conformément à la norme EN/IEC 60898-1 et 10000A à 230VAC à 400VAC conformément à la norme EN/IEC 60898-1. Il est conforme à la fois à la norme industrielle EN/IEC 60898-1 et à la norme résidentielle EN/IEC 60947-2. Ce disjoncteur miniature combine les fonctions de protection des circuits contre les courts-circuits et les courants de surcharge, de contrôle et d'isolement. La présence de la bande verte garantit l'ouverture physique du contact et permet de travailler en toute sécurité sur le circuit aval. Il a une bonne capacité de tenue aux surtensions. Le produit est conçu pour offrir un haut niveau de performance industrielle, il a une endurance électrique allant jusqu'à 5000 cycles et une endurance mécanique allant jusqu'à 20000 cycles. La tension de fonctionnement Ue est égale ou inférieure à 375 VCC, 220 VCA à 240 VCA, 230 VCA à 400 VCA, 380 VCA à 415 VCA ou 440 VCA. La tension d'isolation nominale Ui est de 500VAC La fréquence est de 50Hz ou 60Hz. Le produit peut être clipsé sur un rail DIN. Sa largeur est de 9 pas de 9mm. Le degré de pollution est 3. La catégorie de surtension est IV. La couleur du produit est le blanc (RAL9003). Les dimensions sont (L) 81 mm x (H) 81 mm x (P) 73 mm. Le poids est de 0,615 kg. Il a un degré de protection IP20 (selon IEC/EN 60529) sur ses bornes. La température de fonctionnement est de -25C à 70C. La température de stockage est de -40C à 85C.
