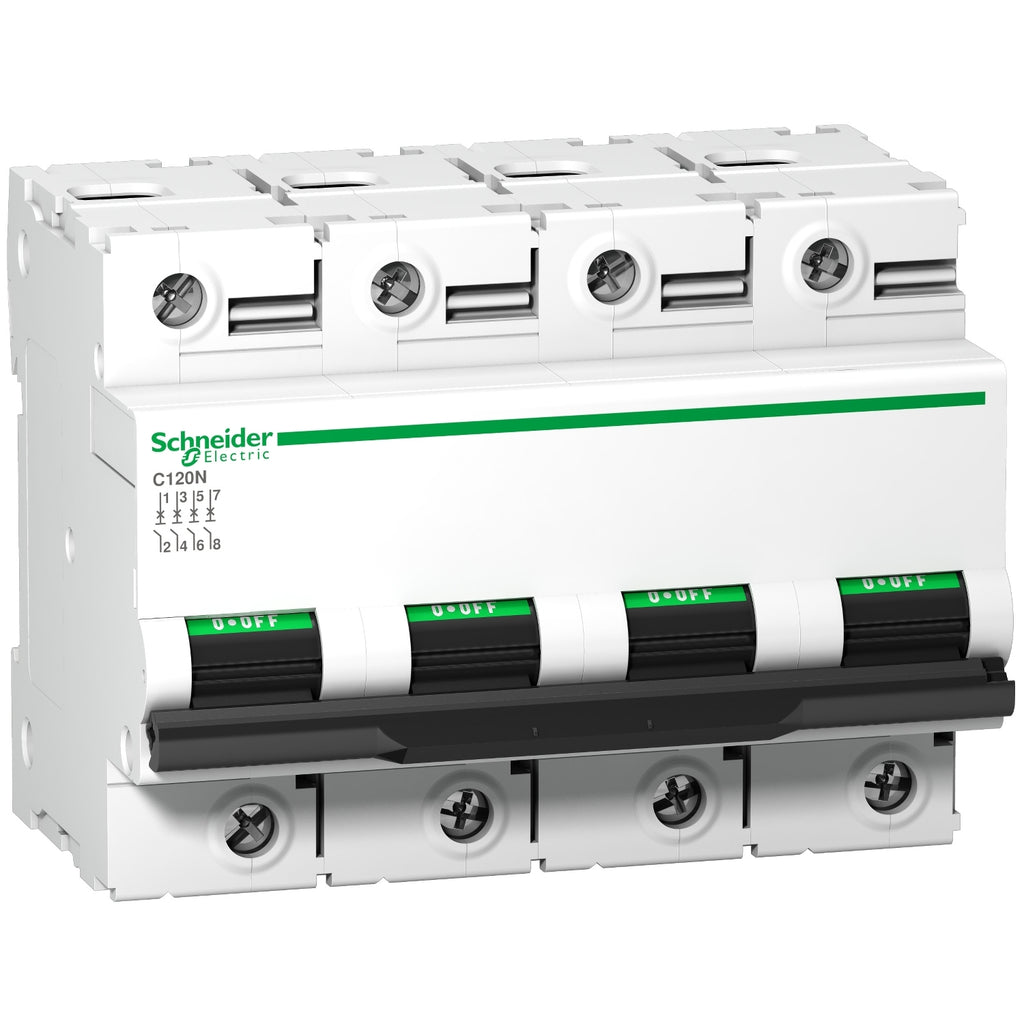

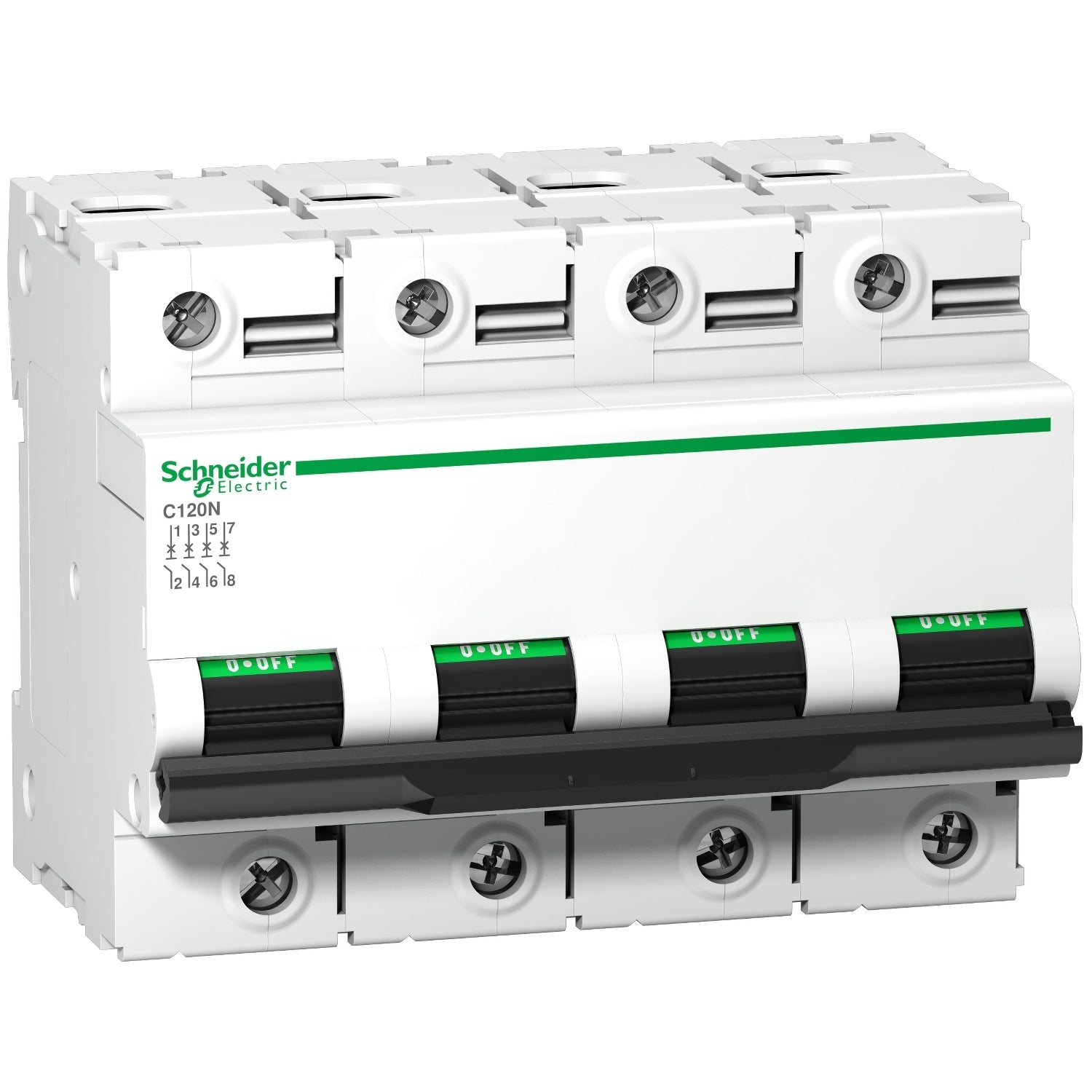

SNR A9N18355 C120N 4P B 125A 10000A

Cet Acti9 C120N est un disjoncteur miniature multistandard basse tension (MCB). Il s'agit d'un disjoncteur 4P à 4 pôles protégés, courant nominal 125A et courbe de déclenchement B. Le pouvoir nominal de coupure en court-circuit va jusqu'à 10000A à 230VAC à 400VAC conformément à la norme EN/IEC 60898-1 et 10000A à 230VAC à 400VAC conformément à la norme EN/IEC 60898-1. Il est conforme à la fois à la norme industrielle EN/IEC 60898-1 et à la norme résidentielle EN/IEC 60947-2. Ce disjoncteur miniature protège le circuit contre les courts-circuits et les courants de surcharge. La présence de la bande verte garantit l'ouverture physique du contact et permet de travailler en toute sécurité sur le circuit aval. Il a une bonne capacité de tenue aux surtensions. Le produit est conçu pour offrir un haut niveau de performance industrielle, il a une endurance électrique allant jusqu'à 5000 cycles et une endurance mécanique allant jusqu'à 20000 cycles. La tension de fonctionnement Ue va de 380VAC à 415VAC. La tension d'isolation nominale Ui est de 500 VAC. Sa classe de limitation 3 (selon EN/IEC60898-1) améliore le coût de protection des circuits en aval. Le produit peut être clipsé sur un rail DIN. Sa largeur est de 12 pas de 9mm. Le degré de pollution est 3. La catégorie de surtension est IV. La couleur du produit est le blanc (RAL9003). Les dimensions sont (L) 108 mm x (H) 81 mm x (P) 73 mm. Le poids est de 0,82 kg. Il a un degré de protection IP20 (selon IEC/EN 60529) sur ses bornes. La température de fonctionnement est de -25C à 70C. La température de stockage est de -40C à 85C.
