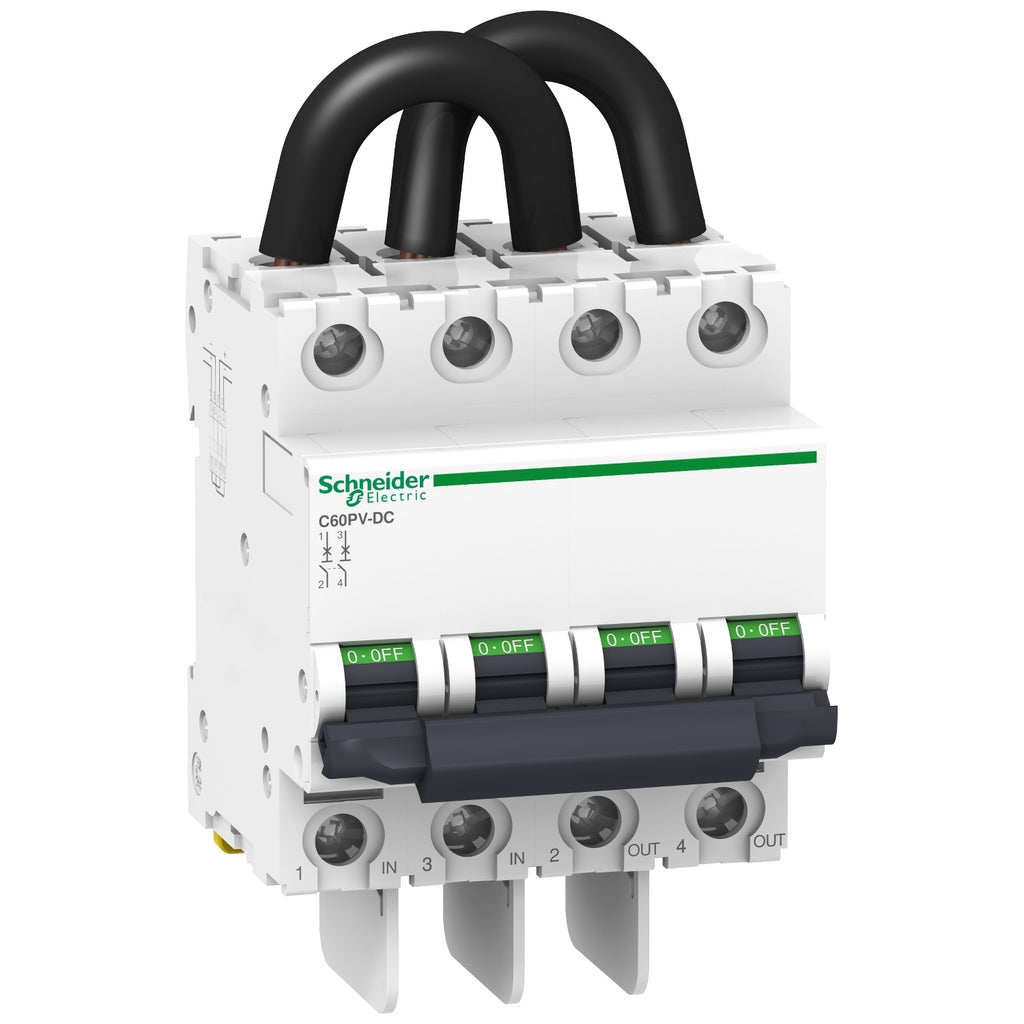

SNR A9N61659 C60PV CC 2P 15A 800Vdc

Ce produit Acti9 C60PV-DC est un disjoncteur miniature basse tension (MCB). Il s'agit d'un disjoncteur 2P avec 2 pôles protégés et un courant nominal de 15A In et une courbe de déclenchement B. Le pouvoir nominal de coupure en court-circuit va jusqu'à 3kA à 650VDC conforme à la norme et à conforme à la norme. Ce produit est conforme à la norme EN/IEC 60947-2. Ce disjoncteur miniature protège le circuit contre les courts-circuits et les courants de surcharge. Il est destiné à protéger les câbles situés entre chaque chaîne de modules photovoltaïques. Il sera installé dans une enveloppe de protection de chaîne à l'extrémité de chaque chaîne de modules photovoltaïques associée à un interrupteur. Il est dédié aux installations photovoltaïques multichaînes. La durabilité mécanique va jusqu'à 20000 cycles et la durabilité électrique va jusqu'à 1500 cycles. La tension de fonctionnement Ue passe de 800VDC. La tension d'isolation nominale Ui est de 1000 VCC. La tension de tenue aux chocs nominale Uimp est de 6kV. La fréquence de fonctionnement est . Il peut être monté sur rail DIN pour une installation modulaire. Sa largeur est de 8 pas de 9mm. La couleur du produit est le blanc (RAL9003). Les dimensions sont (L) 72 mm x (H) 132,7 mm x (P) 77,4 mm. Le poids est de 0,545 kg. Selon la norme IEC 60529, le degré de protection est IP20 et IP40 en boîtier. La température de fonctionnement est de -25C à 70C. La température de stockage est de -40C à 85C.
