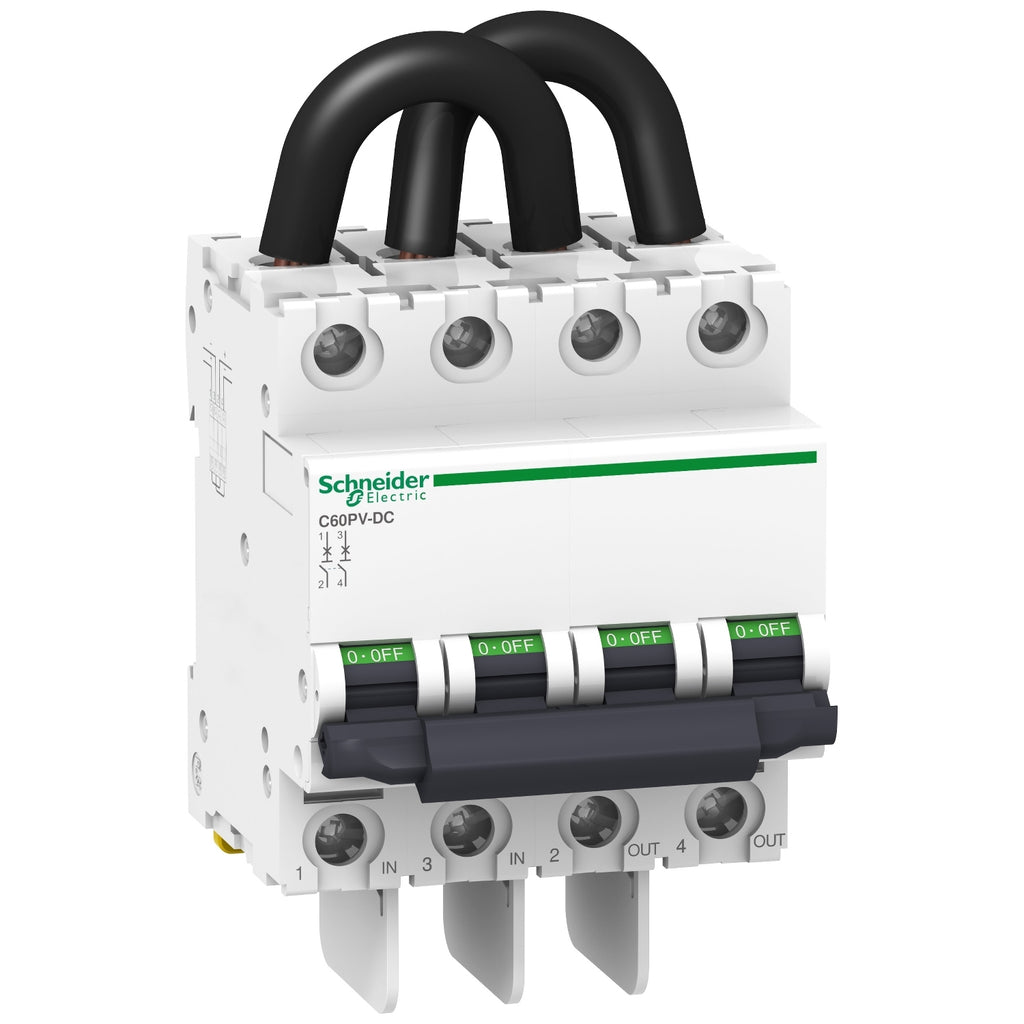

SNR A9N61660 C60PV CC 2P 25A 800Vdc

Ce produit Acti9 C60PV-DC est un disjoncteur miniature basse tension (MCB). C'est un disjoncteur 2P avec 2 pôles protégés et 25A In courant nominal et courbe de déclenchement B. Le pouvoir nominal de coupure en court-circuit va jusqu'à 3kA à 650VDC conforme à la norme et à conforme à la norme. Ce produit est conforme à la norme EN/IEC 60947-2. Ce disjoncteur miniature combine les fonctions de protection des circuits contre les courts-circuits et les courants de surcharge, de contrôle et d'isolement. Il est destiné à protéger les câbles situés entre chaque chaîne de modules photovoltaïques. Il sera installé dans une enveloppe de protection de chaîne à l'extrémité de chaque chaîne de modules photovoltaïques associée à un interrupteur. Il est dédié aux installations photovoltaïques multichaînes. La durabilité mécanique va jusqu'à 20000 cycles et la durabilité électrique va jusqu'à 1500 cycles. La tension de fonctionnement Ue passe de 800VDC. La tension d'isolation nominale Ui est de 1000 Vcc. La tension de tenue aux chocs nominale Uimp est de 6kV. La fréquence de fonctionnement est . Il peut être monté sur rail DIN pour une installation modulaire. Sa largeur est de 8 pas de 9mm. La couleur du produit est le blanc (RAL9003). Les dimensions sont (L) 72 mm x (H) 132,7 mm x (P) 77,4 mm. Le poids est de 0,545 kg. Selon la norme IEC 60529, le degré de protection est IP20 et IP40 en boîtier. La température de fonctionnement est de -25C à 70C. La température de stockage est de -40C à 85C.
