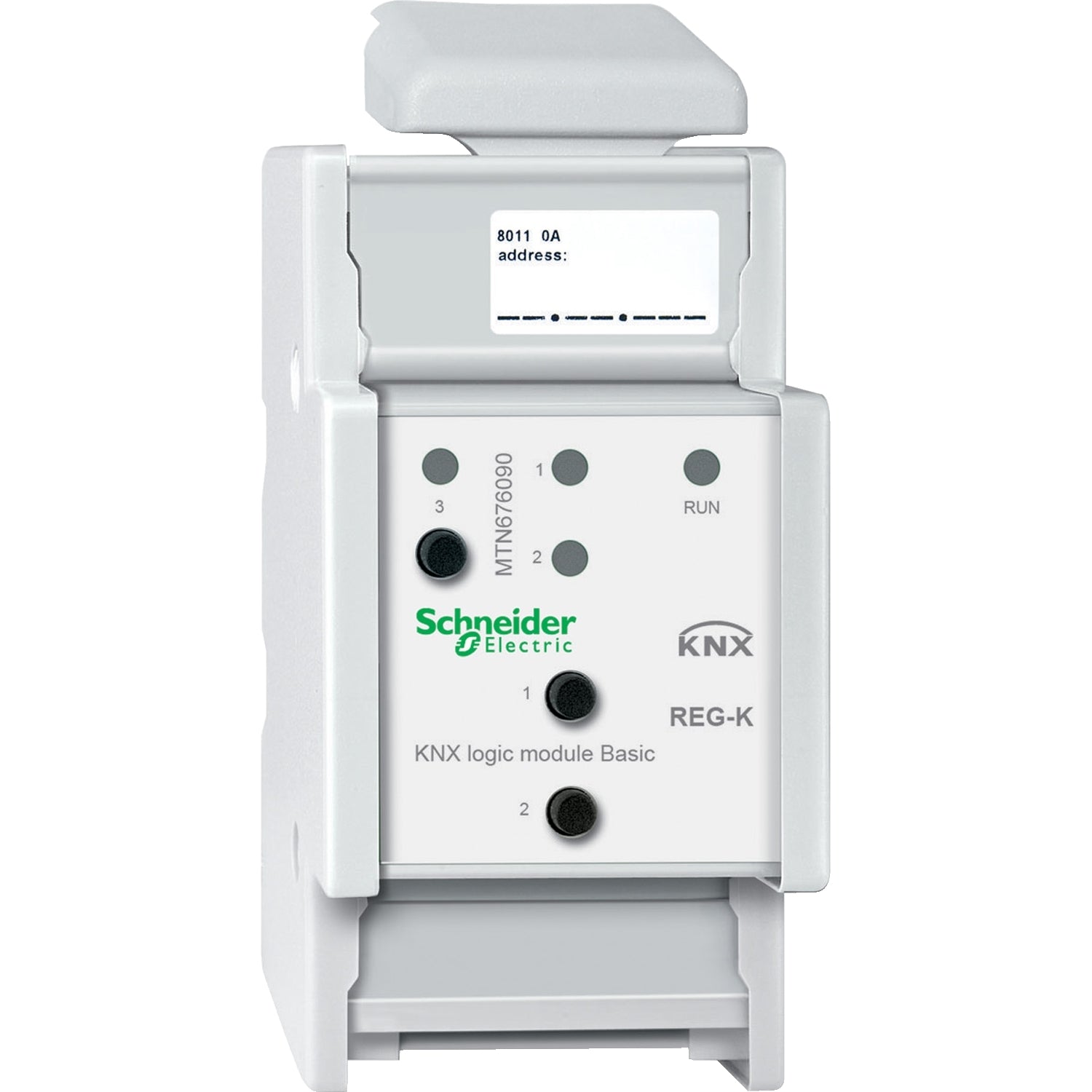

SNR MTN676090 Module logique KNX Basic REG K

Dans les installations KNX, le module logique sert de dispositif logique et de contrôle. Il dispose de 10 modules logiques, 10 filtres/temporisateurs, 8 convertisseurs et 12 modules multiplexeurs. Avec 3 boutons-poussoirs librement programmables et 3 LED d'état. Ils peuvent être affectés à des fonctions de contrôle et de test et peuvent être utilisés sur l'appareil. Pour montage sur rails DIN TH35 selon EN 60715. Le bus est raccordé via une borne de raccordement bus. un rail de données n'est pas nécessaire. Fonctions du logiciel KNX :. 10 modules logiques (AND, OR, XOR). Chacun avec jusqu'à 8 objets d'entrée binaires et un objet de sortie. Inversion des objets d'entrée et de sortie. Désactivation de la sortie via la fonction de porte. Comportement de chaque objet d'entrée après la réinitialisation du bus. Comportement d'envoi réglable. 10 modules de filtrage et de minuterie. Objets d'entrée binaires et un objet de sortie avec temporisations. Filtrage de l'objet d'entrée binaire avant la sortie. Désactivation de la sortie via la fonction de porte. Comportement de chaque objet d'entrée après la réinitialisation du bus. Comportement d'envoi réglable. 8 modules convertisseurs. Conversion de télégrammes de commutation 1 bit en commande prioritaire 2 bits. Conversion de télégrammes de commutation 1 bit en télégrammes de valeur 8 bits. Conversion de télégrammes de valeur 8 bits en télégrammes de commutation 1 bit. Désactivation de la sortie via la fonction de porte. Comportement de chaque objet d'entrée après la réinitialisation du bus. Comportement d'envoi réglable. 12 modules multiplexeurs (contrôle de l'éclairage). Les modules multiplexeurs sont utilisés pour contrôler sélectivement les télégrammes, par exemple pour basculer entre le contrôle de pièce individuelle et le contrôle de pièce totale pour les salles de conférence avec cloisons. Formats de télégramme pris en charge par module : 1 bit, 2 bits, 4 bits, 8 bits, 2 octets. Un module peut être utilisé pour le format 4 octets. Transfert/blocage de télégramme dans une ou les deux directions à l'aide de l'objet de contrôle. Comportement du portail réglable. Comportement de l'objet de contrôle réglable. Désactivation de la sortie via la fonction de porte. Comportement d'envoi réglable. Délai d'envoi réglable. Affectation des boutons-poussoirs et des LED. Les trois boutons-poussoirs et les trois LED peuvent être librement affectés à des objets binaires. Comportement des LED. Comportement des boutons poussoirs. Comportement après réinitialisation du bus. Délai de démarrage du module réglable après rétablissement de la tension du bus. Largeur de l'appareil : 2,5 modules, env. 45 mm. Couleur : gris clair.
